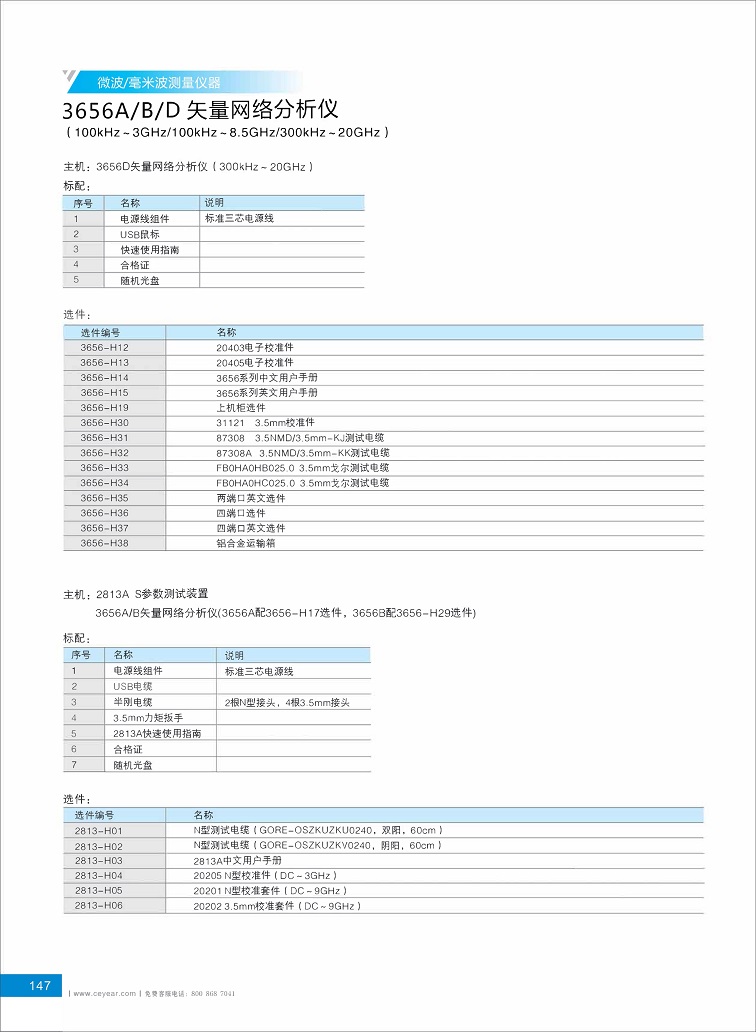

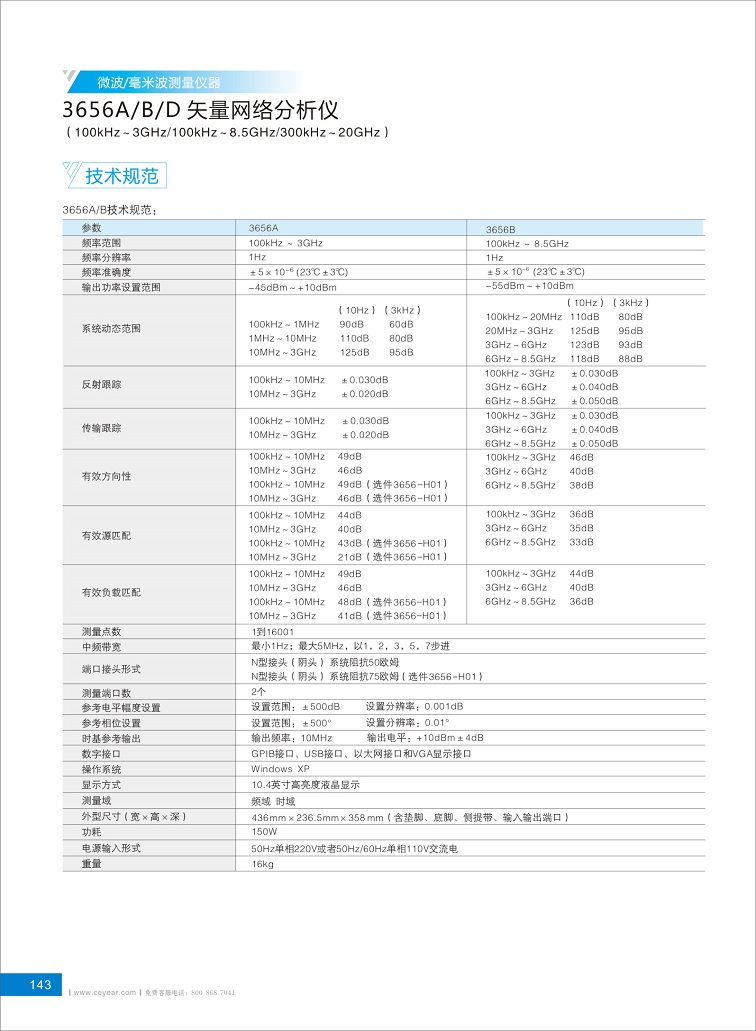

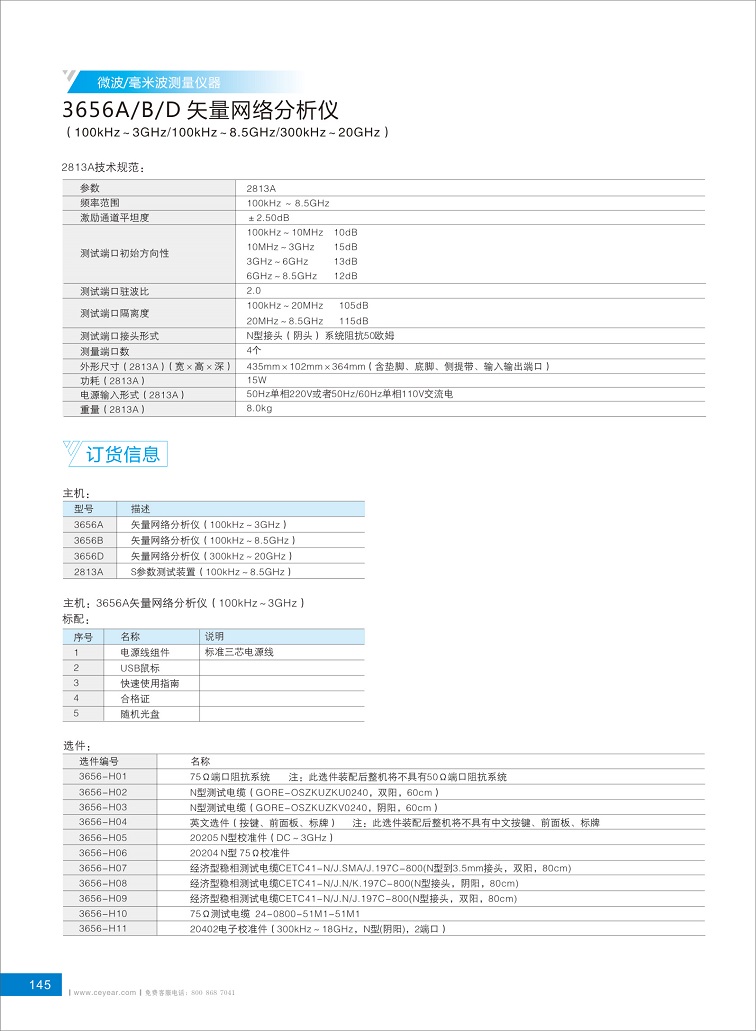

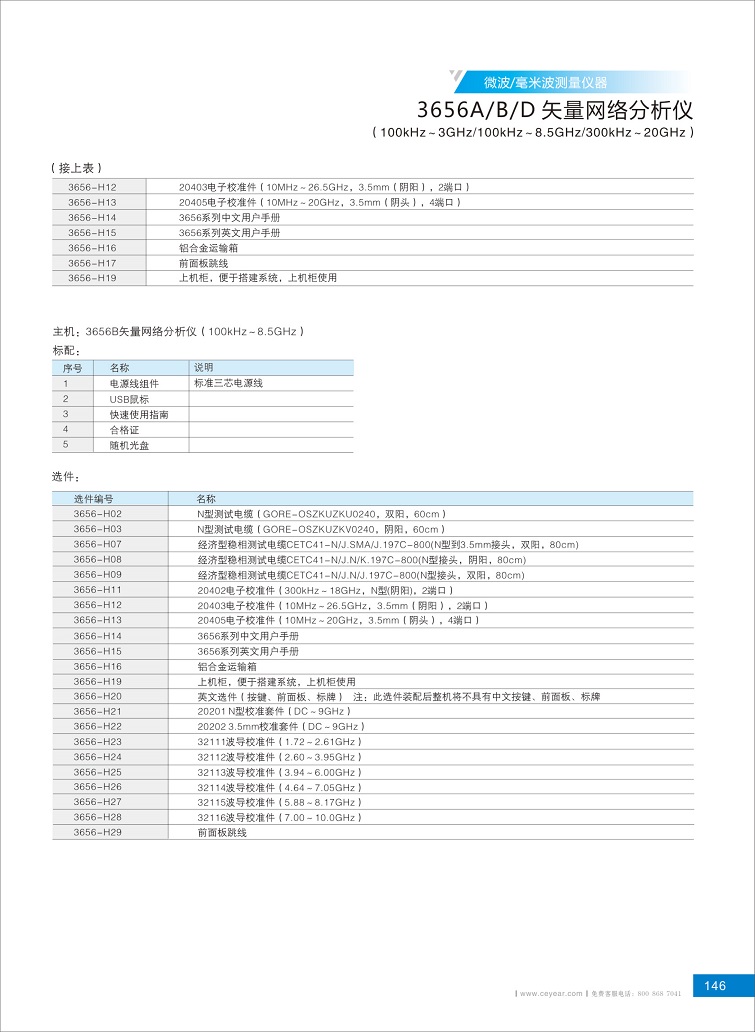

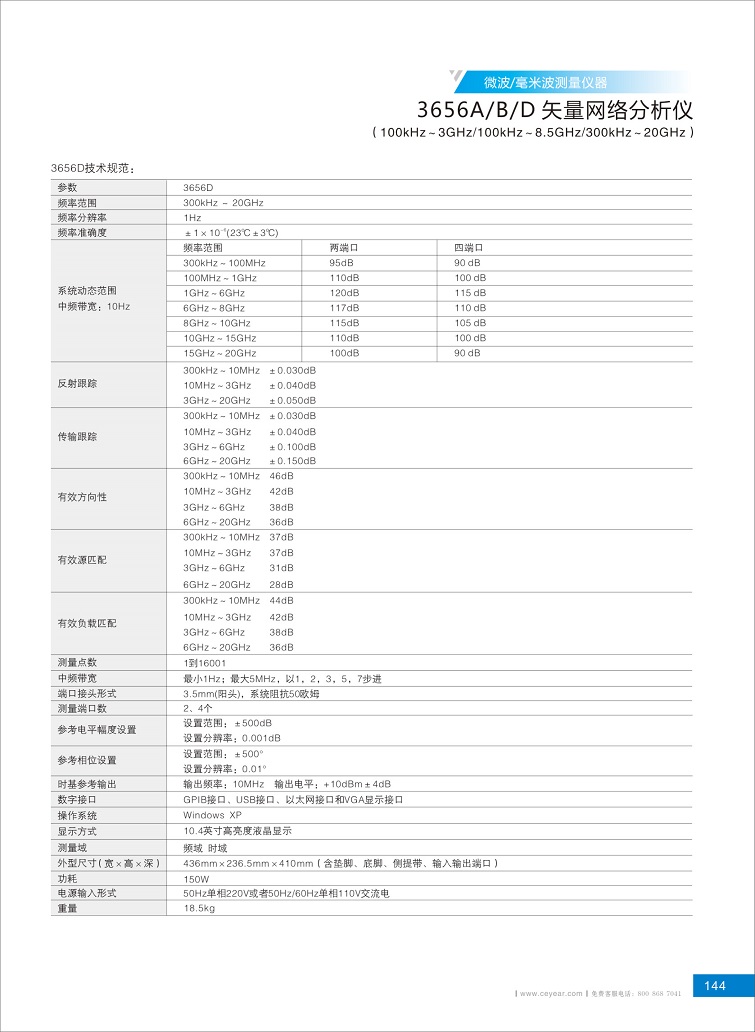

產品綜述

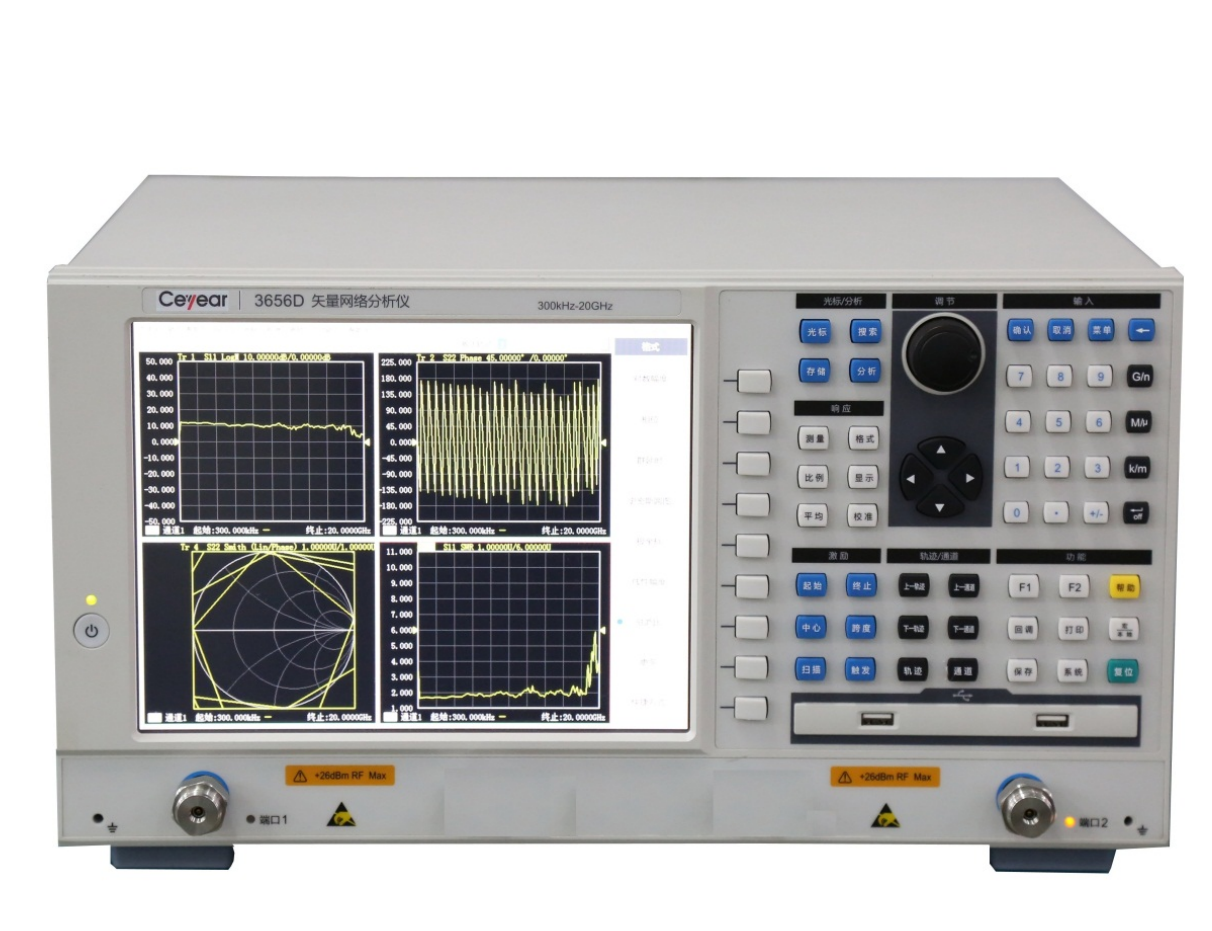

3656A/B/D矢量網絡分析儀適用于無線通信、有線電視、教育及汽車電子等領域，可用于對濾波器、放大器、天線、電纜、有線電視分接頭等射頻元件的性 能測量。該產品采用Windows操作系統；具有誤差校準功能、時域功能、夾具仿真器功能；具有對數幅度、線性幅度、駐波、相位、群延時、Smith圓 圖、極坐標等多種顯示格式；提供多種校準方式，包括頻響、單端口、響應隔離、增強型響應、全雙端口，快速SOLT校準及電校準功能；能夠多通道多窗口顯 示；具有USB接口、LAN網口、GPIB接口、VGA接口。可快速、精確地測量被測件S參數的幅度、相位和群延遲特性，具備高效、強大的誤差修正能力。
功能特點
具有高達125dB的動態范圍，可對高抑制比器件進行精確測量；
3656A可選75?測試端口阻抗選件，進行有線電視元件測量；
3656A/B/D具有四端口選件，單次連接即可實現四端口網絡全部16個S參數測量，并可進行平衡參數測量；注：3656A/B四端口選件為外置裝置2813A
極低的跡線噪聲使網絡分析儀具有更高的測試精度；
提供多達64個獨立測量通道，快速執行復雜測試方案；
強大的數據分析能力，如紋波測試、帶寬測試、極限測試等功能，方便用戶進行合格判定，提高測試效率；
標配時域分析功能；
夾具仿真器能模擬科研生產的多種測量場合，快速、實時地獲得相應的測量結果；
具備LAN、GPIB接口，可進行遠程控制及系統互聯并帶有四個USB接口。
大動態范圍
具有高達125dB（IFBW=10Hz）的動態范圍，可對高抑制比器件進行精確測量。
極低的跡線噪聲
3656A/B/D具有極低的跡線噪聲，將測量誤差降至最低。

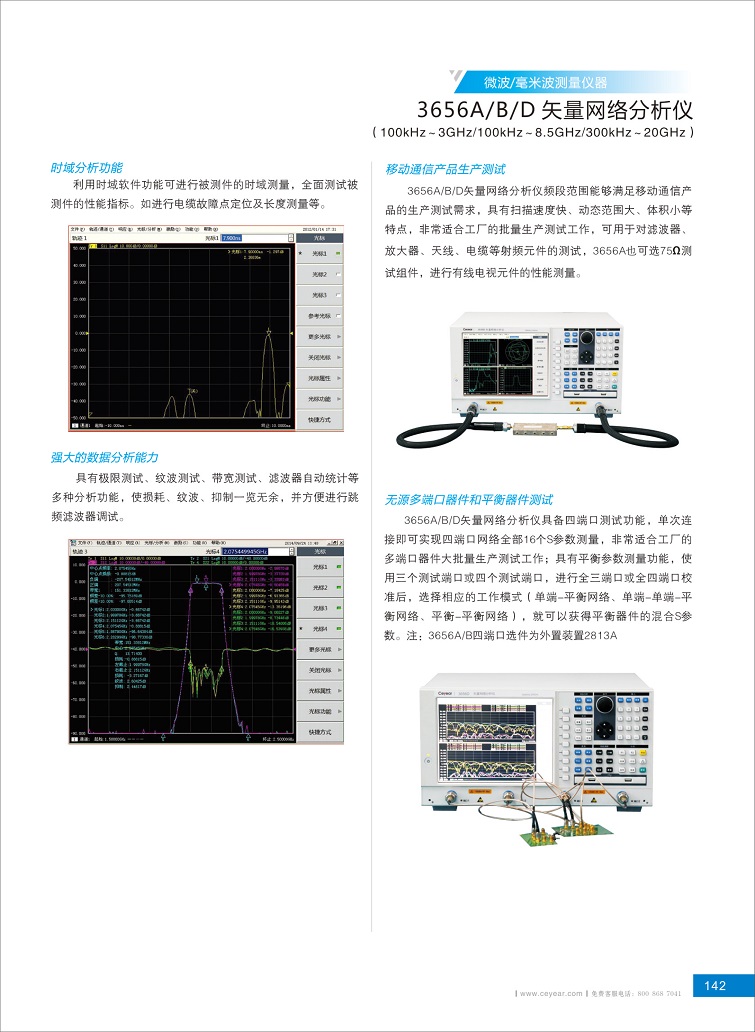

時域分析功能
利用時域軟件功能可進行被測件的時域測量，全面測試被測件的性能指標。如進行電纜故障點定位及長度測量等。
強大的數據分析能力
具有極限測試、紋波測試、帶寬測試、濾波器自動統計等多種分析功能，使損耗、紋波、抑制一覽無余，并方便進行跳頻濾波器調試。
典型應用
移動通信產品生產測試
3656A/B矢量網絡分析儀頻段范圍能夠滿足移動通信產品的生產測試需求，具有掃描速度快、動態范圍大、體積小等特點，非常適合工廠的批量生產測試工作，可用于對濾波器、放大器、天線、電纜等射頻元件的測試，也可選75?測試組件，進行有線電視元件的性能測量。
無源多端口器件和平衡器件測試
3656A/B矢量網絡分析儀與2813A S參數測試裝置組建的四端口矢量網絡分析儀，單次連接即可實現四端口網絡全部16個S參數測量，非常適合工廠的多端口器件大批量生產測試工作；具有平衡參數測量功能，使用三個測試端口或四個測試端口，進行全三端口或全四端口校準后，選擇相應的工作模式（單端-平衡網絡、單端-單端-平衡網絡、平衡-平衡網絡），就可以獲得平衡器件的混合S參數。
